Tarjeta madre

1-2 layout



1. 4 Pin ATX 12V Conector de poder
2alarma de instrucción
3.USBPWR2 jumper
4.sistema de conexión del ventilador
5.jumper de borrador de CMOS
6.S/PDIF conector de salida
7.conector irda
8.PCI express x16 slot
9.PCI express x1 slot
10.ranuras PCI
11.conector de audio
12.conector CD_IN
13.conector flexible
14.conector del panel frontal
15.USBPWR1 jumper
16.conectores USB frontal
17.SATA conectores
18.chipset :NVIDIA
19.conectores IDE
20.24-pin ATPX conector de energia
22.CPU_FAN cabecera
23. Encufe de la CPU
23.CPU socket

                               cCCONECTORES DEL PANEL POSTERIOR

1.puerto Ps/2 Mouse: el color verde es para conectar el mouse
2.puerto Ps/2 Teclado:el color violeta es para conectar el teclado
3.puerto paralelo: este conecto proporciona un interfaz de puerto de la impresora
4.puerto serial: salida del puerto RS232 COM1
5.puerto VGA: puerto utilizado para conectar el monitor
6.Puerto USB: puerto mucho mas rápido, que puede llegar a remplazar los puertos PS/2 y para conectar dispositivos de almacenamiento
7.Puerto de audio: se define con la siguiente tabla
CELESTE:entrada de linea para conectar diferentes dispositivos
VERDE:salida de linea para conectar auriculares

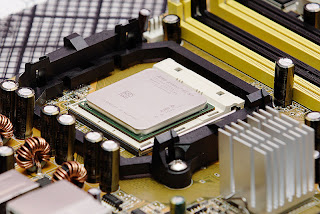

PASOS PARA LA CORRECTA INSTALACION DE LA CPU:

1.-Lo primero que tenemos, que hacer, es apagar la computadora y desconectarla de cualquier fuente de energia y posteriormente apretar en repetidas ocasiones el boton de encendido, para acabar con cualquier energia residual que quede en la PC. (Recordemos, tambien desconectar, cualquier accesorio de la PC, para poder abrirlo y trabajar con comodidad).



Ya abierto el case, debemos primero indentificar el procesador para poder sacarlo para ingresar el nuevo. (Podriamos, sacar la motherboard del case, pero esto podria tener, mas repercusiones que ganancias, especialmente para usuario inexpertos, generalmente por instalar, es un proceso mas meticuloso, en el que se pueden cometer errores, como olvidar la colocacion de los cables del panel frontal (Puertos, USB delanteros, Encendido, Reset, Sonido del bios, y conectores de audifonos y microfonos, Ya que muchas veces, podemos olvidar y terminar dañando los puertos Usb, o conectar mal, provocando así que la PC,

Imagen referencial sin Cpu instalado.

2.-Segundo desconecte, cualquier cable que este conectado al fan cooler (Ventilador o disipador clasico, del CPU), y luego retirelo, usted verá como no tiene boton generalmente se hace, apretando ciertos palancas de seguridad por asi decirlo y luego aplicar un foco de fuerza bruta para retirarlo, Recordemos que no todos los disipadores son iguales y por ende la forma en que se deberá quitar o colocar puede variar, pero los básicos, generalmente tienen palancas, o cuatro palitos que se deben sacar o meter según sea necesario, pero generalmente es algo muy fácil. (Nota no apoyarse sobre ningun dispositivo de la tarjeta madre, solo jale hacia arriba, o use su cerebro y vea una forma de quitarlo sin hacer algun daño)

El C.P.U que va a liberar esta debajo del fan cooler o ventilador instalado en la motherboard o tarjeta madre como en la imagen siguiente.



Imagen referencial, de algunos pasos a seguir, para la desintalacion de procesador antiguo.

Despues de ello deberia verse asi:





Ya salido el C.P.U, deberiamos poder sacarlo moviendo la palanquita de acero que esta ahi, y retirando el C.P.U. (Debemos, tener en cuenta en nunca tocar los pines de su procesador ya que los podria dañar así que solo tomelos por los extremos, al igual, que tampoco tocar el Zócalo con sus manos)


Luego de ello, deberiamos colocar el nuevo procesador, que compramos. para luego limpiarlo con Alcohol en un pedazo de algodón, solo en su superficie nunca en los "pines o contactos del C.P.U, por eso debe hacerlo después de instalarlo.





Para luego añadir un poco de pasta termica.


Despues de ello la restregamos uniformente sobre el C.P.U para luego colocar, el nuevo disipador sobre el procesador.

1: INSTALAR EL MICRO EN EL MOTHER
LEVANTÁ LA TRABITA DEL ZOCALO Y VERIFICÁ QUE LOS PINES DEL MICRO
COINCIDAN CON  EL ZÓCALO (POR LO GENERAL UNA DE LAS PUNTAS ES
DIFERENTE A LAS OTRAS TRES). DESPUÉS DE COLOCARLO BAJÁ LA TRABA
PARA ASEGURAR EL MICRO. COLOCÁ UNA CAPA DE GRASA SILICONADA
AL CORE DEL MICRO.  AHORA COLOCA EL COOLER (VENTILADOR) SOBRE
EL MICRO. LAS TRABITAS DEL COOLER VAN SUJETAS A LOS COSTADOS
DEL ZOCALO. NO OLVIDES CONECTARLO AL MOTHER O A LA CONEXIÓN
DE LA FUENTE.

Socalo del micro

SEGUN LA VELOCIDAD Y VOLTAJE DEL MICRO, TENDRÁS QUE CONFIGURAR
EL MOTHER. EN EL MANUAL, TE INDICA COMO JUMPEARLO.  POR LO
GENERAL TENDRÁS QUE JUMPEAR, EL BUS Y EL MULTIPLICADOR  EJEMPLO: 100X5 =500 MHZ.

jumpers del mother
 configurar jumpers del motherposición jumpers del mother


2: INSTALAR LA MEMORIA
LA MEMORIA DIMM  (168 CONTACTOS) TIENE DOS RANURAS BIEN
DIFERENCIADAS, POR LO CUAL NO TENDRAS MAYORES PROBLEMAS
PARA COLOCARLA. SOLO ABRE LAS TRABITAS E INSERTALAS EJERCIENDO
UNA LEVE PRESIÓN HASTA QUE LAS TRABITAS ENCAJEN EN LAS RANURAS
A LOS COSTADOS DE LA MEMORIA.

socalos de memoria dimm

3: COLOCAR EL MOTHER EN EL GABINETE
QUITÁ LOS TONILLOS DE LA TAPA DEL GAB. (SEGUN EL MODELO DE GAB.).
DESPUES LOS QUE SOSTIENEN EL CHAPON DONDE VA EL MOTHER.
COLOCA EN ESTE LOS PLASTIQUITOS ESPACIADORES, SEGÚN COINCIDAN
EN LAS GUIAS DEL MOTHER.UNA VEZ QUE HAYA ENCAJADO, COLOCA
LOS TORNILLOS PARA SUJETAR FIJO EL MOTHER  AL CHAPÓN. INSTALÁ
TODO ESTE CONJUNTO EN LA ESTRUCTURA DEL GABINETE.
4: COLOCAR LA LECTORA, EL D. RÍGIDO Y LA DISQUETERA
CONFIGURÁ LA LECTORA. EN LA PARTE POSTERIOR, CON EL JUMPER,
COMO ESCLAVA Y EL D. RÍGIDO COMO MAESTRO. EN LA BAHÍA
MAS GRANDE VA LA LECTORA, QUITÁ LA TAPITA DEL FRENTE DEL
GAB. E INTRODUCE LA LECTORA. ASEGURALA CON CUATRO
TORNILLOS, DOS DE CADA LADO. EN LA BAHÍA MAS CHICA DE
 IGUAL MANERA VA LA DISQUETERA. Y DEBAJO DE ESTA DE
ADENTRO EL D. RÍGIDO. DEBES AJUSTAR TODO BIEN, PARA QUE NO HAYA RUIDOS NI VIBRACIONES.
5: CONECTANDO EL CABLERÍO
EL CONECTOR MAS GRANDE QUE SALE DE LA FUENTE DE
ALIMENTACIÓN, ES EL QUE ALIMENTA EL MOTHER, POR EL
FORMATO QUE TIENE, ES MUY SENCILLO DARSE CUENTA
EN QUE POSICIÓN VA CONECTADO AL MOTHER Y DONDE VA CONECTADO.
DE ÚLTIMA REVISA EL MANUAL.
Cable at y atx a la placa base
EN ESTE VAS A VER TAMBIÉN DONDE CONECTAR LOS
CABLECITOS DEL RESET, LUZ DEL D. RÍGIDO, ETC.
Conexiones de led, hdd del mother
CONECTÁ EL CABLE PLANO MAS ANCHO (40 CONECTORES) EN EL MOTHER
(SI MIRAS BIEN EL CABLE PLANO NOTARAS QUE EL CONECTOR
DEL MEDIO, ESTA MAS CERCA DE UNA DE LAS PUNTAS, O
SEA QUE NO ESTA EN EL MEDIO!. EL CONECTOR DE LA PUNTA
MAS ALEJADO, ES EL QUE VÁ EN EL MOTHER, EL "CENTRO" AL
D. RÍGIDO Y LA OTRA PUNTA A LA LECTORA) DONDE DICE
"IDE 1",TENIENDO EN CUENTA QUE EL BORDE ROJO DEL CABLE
VÁ DEL LADO QUE DICE 1 EN UNA PUNTA DEL CONECTOR DEL
MOTHER (EN LA OTRA PUNTA ESTA EL NUMERO 40).
EN LA LECTORA Y EL D. RÍGIDO, EL BORDE ROJO VA DEL LADO DE LA ALIMENTACIÓN DE ESTOS. LOS CONECTORES DE ALIMENTACIÓN DE LA LECTORA Y EL D. RÍGIDO SON IGUALES, EL ÚNICO DISTINTO ES EL DE LA DISQUETERA.
NO PUEDES EQUIVOCARTE AL CONECTARLOS YA QUE TIENEN
UNA SOLA POSICIÓN.  EL CABLE DE LA DISQUETERA ES MAS
ANGOSTO (34CONDUCTORES) QUE EL DEL D. RÍGIDO, Y VA
CONECTADO DE IGUAL MANERA, CON EL BORDE ROJO EN EL
CONECTOR DEL MOTHER DONDE DICE 1 . SOLO FALTA CONECTAR
EL COM 1 , EL COM 2 Y EL PUERTO SERIAL DE LA IMPRESORA.

ROSADO:entrada del micrófono
Figura 1. Tarjetas de expansión



1tarjeta de expansión PCI de 32 bits
2Tarjeta AGP de 32 bits


Instalación de una tarjeta de expansión

    Generalidades

    El sistema puede albergar hasta seis tarjetas de expansión, incluyendo cinco tarjetas de expansión PCI (Peripheral Component Interconnect [interconexión de componentes periféricos]) y una tarjeta AGP (accelerated graphics port [puerto de gráficos acelerados]) de 32 bits. (La Figura 1 muestra ejemplos de estas tarjetas).


    NOTAS: Para cumplir con los requisitos PC99, el sistema Dell solamente utiliza ranuras de expansión PCI. El sistema no soporta tarjetas de expansión ISA (Industry-Standard Architecture [arquitectura estándar de la industria]).Antes de desconectar cualquier periférico del sistema o de desmontar un componente de la placa base, cerciórese de que se ha apagado el diodo emisor de luz (LED) de alimentación en espera de la placa base. Para determinar la localización de este LED, consulte la Figura 3 en "Al interior de su computadora".
    Figura 1. Tarjetas de expansión
    1tarjeta de expansión PCI de 32 bits
    2Tarjeta AGP de 32 bits



    Instalación de una tarjeta de expansión

    Para instalar una tarjeta de expansión, realice los pasos siguientes.


    caution.gif (709 bytes)PRECAUCIÓN: Antes de desmontar la cubierta de la computadora, consulte "La seguridad es lo primero; para usted y para su equipo ".
    1. Prepare la tarjeta de expansión para su instalación y desmonte la cubierta de la computadora de acuerdo con las instrucciones en " Desmontaje y montaje de la cubierta de la computadora ".
      Consulte la documentación incluida con la tarjeta de expansión para obtener información sobre la configuración de la tarjeta, las conexiones internas u otra adaptación para su equipo.

      PRECAUCIÓN: Algunas tarjetas de red inician el equipo automáticamente cuando se les conecta. Para protegerse contra una descarga eléctrica, asegúrese de desconectar su equipo del enchufe eléctrico antes de instalar alguna tarjeta de expansión.
    1. Retire la abrazadera de la tarjeta AGP de acuerdo a las instrucciones de la sección "Desmontaje y montaje de la abrazadera de la tarjeta AGP".

    2.
    3. Desatornille y retire el soporte metálico de relleno que cubre la abertura de la ranura para tarjetas que vaya a utilizar (consulte la Figura 2).
    4. Conserve el tornillo para instalar la tarjeta de expansión posteriormente en este procedimiento.
    Figura 2. Desmontaje del soporte de relleno
    1Soporte de relleno
    1. Inserte la tarjeta de expansión en el conector para tarjeta de expansión.
    2. Si la tarjeta de expansión es de longitud completa, inserte su extremo anterior en la guía de tarjeta correspondiente en el interior de la parte anterior del chasis conforme inserta la tarjeta en su conector. Inserte el conector de borde de la tarjeta firmemente en la ranura para tarjeta de expansión. Balancee y meta suavemente la tarjeta en el conector hasta que quede completamente asentada (ver la Figura 3).
    Figura 3. Instalación de una tarjeta de expansión












    1Tarjeta de expansión
    2Conector de tarjeta de expansión
    3Conector de borde de tarjeta
    1. Cuando la tarjeta se haya asentado firmemente en el conector, fije el soporte de montaje de la tarjeta al chasis con el tornillo que soltó en el paso 2.
    1. Conecte todo cable que deba conectarse a la tarjeta.
    2. Consulte la documentación incluida con la tarjeta para obtener información sobre las conexiones de sus cables.
      Si está instalando una tarjeta de sonido OptiPlex™ de nivel de entrada, desconecte el cable del altavoz interno del panel de control situado en la parte frontal del chasis y conéctelo al conector INT SPKR de la tarjeta de sonido. Es posible que tenga que encaminar el cable del altavoz por el agujero de la parte frontal del chasis para que pueda llegar al conector de la tarjeta de sonido.
    3. Vuelva a montar la abrazadera de la tarjeta AGP.


    4. Vuelva a montar la cubierta de la computadora y vuelva a conectar el equipo y los periféricos a sus fuentes de energía y enciéndalos.
    NOTA: Después de que usted desmonte y monte la cubierta, el detector de intromisión en el chasis ocasionará que el mensaje siguiente se muestre en la pantalla durante el próximo reinicio del sistema:
    Alert! Cover was previously removed (¡Alerta! Se quitó previamente la cubierta).
    1. Para restablecer el detector de intrusión al chasis, ejecute el programa Configuración del sistema y cambie la opción Chassis Intrusion (Intromisión al chasis) a Enabled (Activado) o Enabled-Silent (Activado silencioso).
    2. Consulte "Chassis Intrusion (Intromisión al chasis)" para obtener instrucciones.

      NOTA: Si otra persona ha asignado una contraseña de configuración, póngase en contacto con su administrador de red para obtener información sobre cómo reiniciar el detector de intromisión en el chasis.
    Estando en Configuración del sistema, si instaló una tarjeta de sonido OptiPlex de nivel de entrada, cambie la selección para Sound (Sonido) a Off (Apagado).

    Desmontaje de una tarjeta de expansión

    Para desmontar una tarjeta de expansión, realice los pasos siguientes.


    caution.gif (709 bytes)PRECAUCIÓN: Antes de desmontar la cubierta de la computadora, consulte "La seguridad es lo primero; para usted y para su equipo ".
    1. Desmonte la cubierta de la computadora de acuerdo con las instrucciones en "Desmontaje y montaje de la cubierta de la computadora".
    2.
    1. Desmonte la abrazadera de la tarjeta AGP siguiendo las instrucciones de la sección "Desmontaje y montaje de la abrazadera de la tarjeta AGP".

    2.
    3. Si es necesario, desconecte todo cable conectado a la tarjeta.

    4.
    5. Desatornille el soporte de montaje de la tarjeta que desea desmontar.

    6.
    7. Tome la tarjeta por sus esquinas exteriores y extráigala suavemente de su conector.

    8.
    9. Si va a desmontar la tarjeta permanentemente, instale un soporte metálico de relleno sobre la abertura de la ranura para tarjetas vacía.

    10.
      NOTA: Es necesario instalar soportes de relleno sobre las aberturas de las ranuras para tarjeta vacías para mantener la certificación FCC (Federal Communications Commission) del sistema. Los soportes también evitan la entrada de polvo y suciedad a su equipo.
    11. Vuelva a montar la abrazadera de la tarjeta AGP.

    12. Vuelva a montar la cubierta de la computadora y vuelva a conectar el equipo y los periféricos a sus fuentes de energía y enciéndalos.

    13.
      NOTA: Después de que usted desmonte y monte la cubierta, el detector de intromisión en el chasis ocasionará que el mensaje siguiente se muestre en la pantalla durante el próximo reinicio del sistema:
      ALERT! Cover was previously removed (¡Alerta! Se quitó previamente la cubierta).
    14. Para restablecer el detector de intrusión al chasis, ejecute el programa Configuración del sistema y cambie la opción Chassis Intrusion (Intromisión al chasis) a Enabled (Activado) o Enabled-Silent (Activado silencioso) .



    INSTALAR OTROS CONECTORES INTERNOS


    Conectores de Poder
    fuente de alimentación. a fin de no hacer daño a  cualquier dispositivo asegúrese de que todos los consejos que se han instalado correctamente antes de aplicar la fuente de Poder



    AATX CONECTOR DE PODER : PWR1ATX CONECTOR DE PODER :PWR1




    Son usadas con gabinetes y motherboards ATX.

    Hay varios tipos de ATX.

    Hay tres diferencias básicas entre las fuentes de poder AT y ATX.

    Tiene una línea de voltaje extra, la de +3.3V
    Las fuentes de poder ATX tienen solo un conector de 20 terminales.
    Tiene un alambre de “power-on”, que permite que la fuente sea apagada por software.


    Te recomendamos
    si Está utilizando una fuente de alimentación de 24 pines si usted está usando una fuente de alimentación de 20 pines que necesita para alinear el conector de alimentación ATX de acuerdo a la imagen

    Conectores De Panel Frontal
    El panel frontal varia en cada placa para conectarlo deben usar el manual de su placa madre, ahi indica el orden correcto de los cables, en el panel frontal estan las conexiones para:
    - Luz de uso del disco duro
    - Luz de encendido
    - Conector “reset”
    - Conector “power”
    - Conector “speaker” (parlante del gabinete)
    11-frontpanel-connectors.jpg&t=1
    RESET SWITCH
    El botón reset se utiliza para reiniciar la maquina. Cumple la función de apagar y volver a encender la PC, solo que la fuente no deja de trabajar, del botón reset sale un cable naranja (+) y un cable blanco (-).
    POWER SWITCH
    Es un cable que solo se usa en las PC con fuentes ATX para encender la PC. Viene con un cable verde (+) y un cable blanco (-)

    CONECTORES USB
    El Universal Serial Bus (bus universal en serie USB) es un estándar industrial desarrollado en los años 1990 que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre ordenadores y periféricos y dispositivos electrónicos
    SERIAL ATA Conectores
    es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR,



    IDE CONECTOR
    El cable de IDE básico tiene 40 conectores y permite conectar hasta dos dispositivos en el mismo dispositivo




    Es un cable que solo se usa en las PC con fuentes ATX para encender la PC. Viene con un cable verde (+) y un cable blanco (-)
